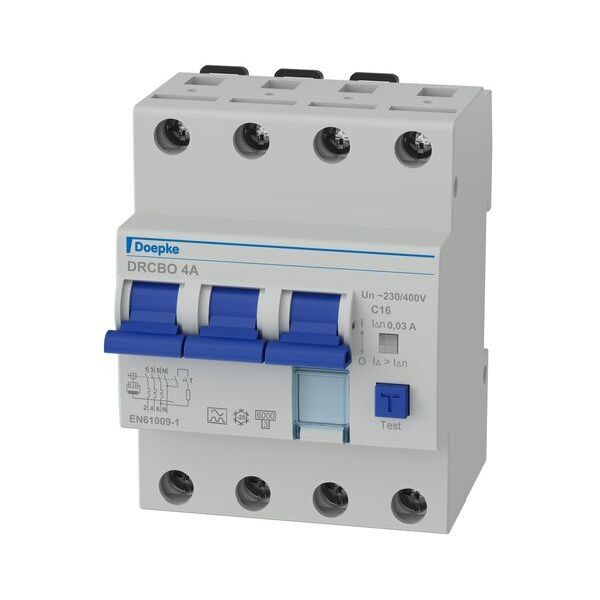

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: puls- und wechselstromsensitiv; netzspannungsunabhängige Auslösung; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung beliebig; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
| Artikelgewicht: |
0,51 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Auslösecharakteristik |
C |
| Bemessungsstrom |
16 A |
| Bemessungsfehlerstrom |
0.03 A |
| Bemessungsspannung |
400 V |
| Frequenz |
50/60 Hz |
| Polzahl (gesamt) |
4 |
| Breite in Teilungseinheiten |
4 |
| Fehlerstrom-Typ |
A |
| Einbautiefe |
68 mm |
| Stoßstromfestigkeit |
0.25 kA |
| Schutzart (IP) |
IP20 |
| Energiebegrenzungsklasse |
3 |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Mitschaltender Neutralleiter |
Ja |
| Anzahl der abgesicherten Pole |
3 |
| Unterputzmontage |
Nein |
| Spannungsart |
AC |
| Fehlauslöseschutz |
Nein |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Mit Verriegelungsvorrichtung |
Nein |
| Umgebungstemperatur während des Betriebs |
-25 - 40 °C |
| Anschließbarer Leiterquerschnitt eindrähtig |
1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 25 mm² |
