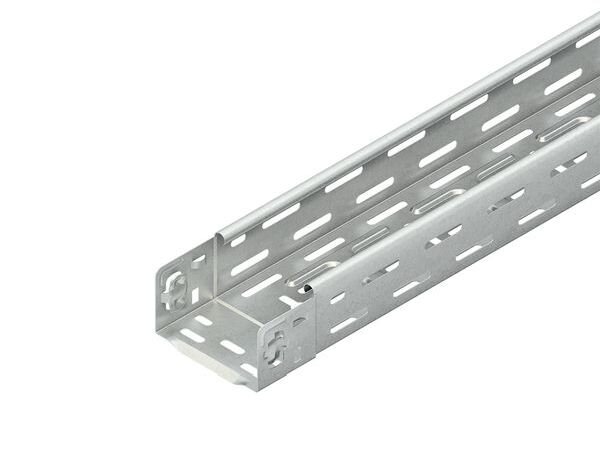

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
| Artikelgewicht: |
2,16 kg
|
| Inhalt: |
3,00 meter
|
| Eigenschaft |
Wert |
| Höhe |
60 mm |
| Breite |
200 mm |
| Länge |
3000 mm |
| Werkstoff |
Stahl |
| Oberflächenschutz |
bandverzinkt |
| Geeignet für Funktionserhalt |
Ja |
| Materialstärke |
0.75 mm |
| Seitenlochung |
Ja |
| Nutzbarer Querschnitt |
11800 mm² |
| Montagelochung im Boden |
Ja |
| NATO-Lochbild |
Nein |
| Ausführung |
integrierter Verbinder |
| EF006397 |
Nein |
| Rostfreier Stahl, gebeizt |
Nein |
| Werkstoffgüte |
sonstige |
| Mit Oberteil |
Nein |
| Gewicht |
1.86689 kg/m |
| Sichere Arbeitslast nach IEC 61537 |
1800 N/m |
| EF015363 |
1000 mm |
| Belastungstesttyp nach IEC 61537 |
Typ II |
