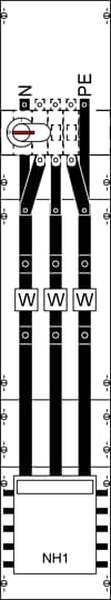

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 250 A, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung 120 qmm, Anschluss N+PE (M8), Hinweis: Wandleranlagen sind in einem separaten Gehäuse einzubauen. Für Energieversorgung Cottbus sind Schränke mit IP54 erforderlich, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
| Artikelgewicht: |
24,27 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Höhe |
1350 mm |
| Breite |
500 mm |
| Breite in Teilungseinheiten |
24 |
| Ausführung |
2-stöckig |
| Anschlussraum |
150 mm |
| Anzahl der Zählerplätze |
1 |
| Anzahl der Verteilerreihen |
0 |
| Anzahl der TSG-Plätze |
1 |
| Mit Verdrahtung |
Ja |
| Mit Montageplatte |
Nein |
| Unterer Anschlussraum |
mit Sammelschiene 5-polig |
| Ausführung Deckel |
geschlossen mit Vorprägung |
| Hauptschalter-Bemessungsstrom |
220 A |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP2XC |
