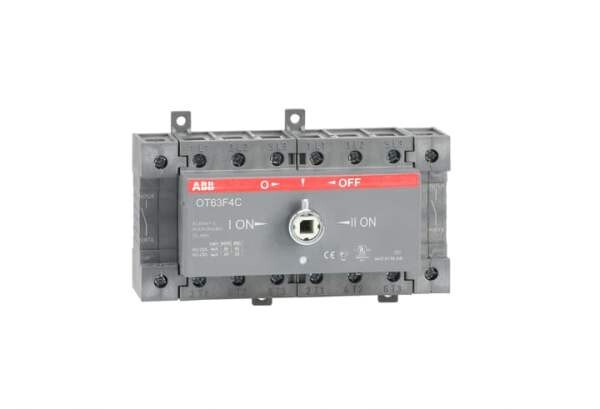

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Zudem kann eine intelligente Steuereinheit mit dem Schalter kombiniert werden, damit dieser als ATS (Automatic Transfer Switch) funktioniert. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden. Abmessung 1SCA105369R1001: Breite 140 mm, Höhe 92 mm, Tiefe 85 mm, Nettogewicht 0,70 kg
| Artikelgewicht: |
0,76 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
4 |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
22 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
750 V |
| Ausführung als NOT-AUS-Einrichtung |
Nein |
| Schutzart (IP), frontseitig |
IP20 |
| Gerätebauart |
Einbaugerät Steckeinsatztechnik |
| Ausführung des Betätigungselements |
sonstige |
| Geeignet für Bodenbefestigung |
Nein |
| Motorantrieb integriert |
Nein |
| Geeignet für Frontbefestigung 4-Loch |
Ja |
| Ausführung als Wartungs-/Reparaturschalter |
Ja |
| Spannungsauslöser optional |
Nein |
| Geeignet für Frontbefestigung Zentral |
Nein |
| Geeignet für Zwischenbau |
Nein |
| Geeignet für Verteilereinbau |
Ja |
| Ausführung als Hauptschalter |
Ja |
| Ausführung als Sicherheitsschalter |
Nein |
| Motorantrieb optional |
Nein |
| Verriegelbar |
Ja |
| Ausführung als Wendeschalter |
Nein |
| Bemessungskurzzeitstromfestigkeit Icw |
1 kA |
| Farbe des Betätigungselements |
schwarz |
| Bemessungsbetriebsspannung |
750 - 750 V |
| Schaltleistung bei 400 V |
22 kW |
| Bemessungsdauerstrom bei AC-21, 400 V |
63 A |
| Anzahl der Schalter |
1 |
| Bemessungsdauerstrom bei AC-23, 400 V |
45 A |
| Schutzart (NEMA) |
1 |
