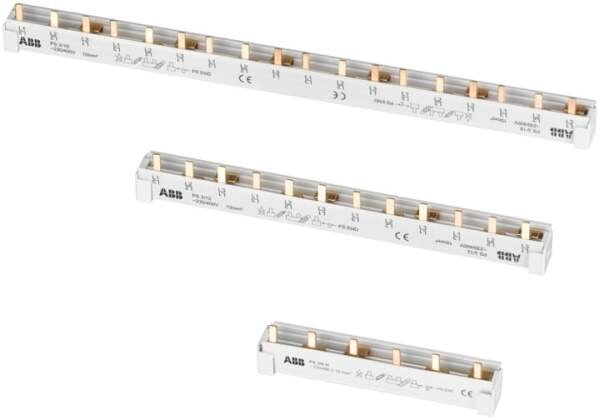

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Artikelgewicht: |
0,07 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
9 |
| Anzahl der Phasen |
3 |
| Länge |
158 mm |
| Querschnitt |
10 mm² |
| Bemessungsdauerstrom Iu |
63 A |
| Max. Bemessungsbetriebsspannung Ue |
690 V |
| Breite in Teilungseinheiten |
9 |
| Isoliert |
Ja |
| Geeignet für Anzahl Geräte |
3 |
| Geeignet für Geräte mit N-Leiter |
Ja |
| Teilungsmaß |
44698 mm |
| Bemessungskurzzeitstromfestigkeit Icw |
25 kA |
| Geeignet für Geräte mit Hilfsschalter |
Nein |
| Ausführung des elektrischen Anschlusses |
Stift |
| Farbe |
grau |
Busch-Jaeger (ABB)
Eppelheimer Straße 82
Heidelberg, 69123
info.bje@de.abb.com
www.abb.com
Herstellerinformationen:
| Name |
Busch-Jaeger (ABB)
|
| Adresse | Eppelheimer Straße 82 |
| Land | |
| Ort, Postleitzahl |
Heidelberg, China, 69123 |
| Email | info.bje@de.abb.com |
| Homepage |
www.abb.com |
