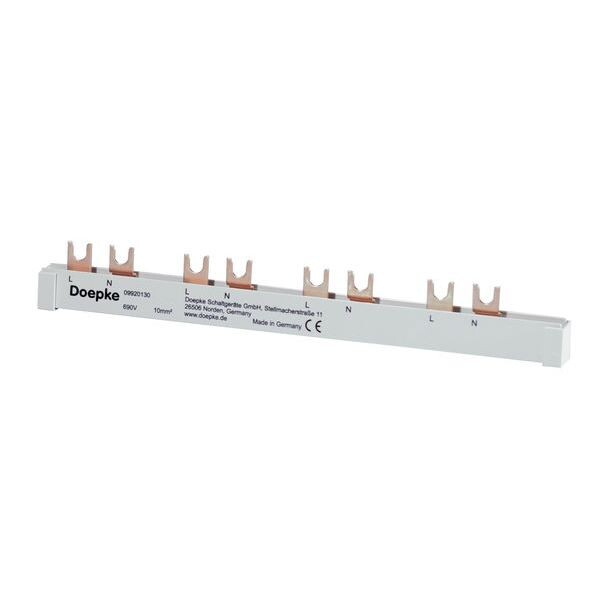

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her. Eigenschaften: einsetzbar zur Verbindung von Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter. AFDD) der Baureihe DAFDD 1; wahlweise ablängbar; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit DAFDD 1 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.
| Artikelgewicht: |
0,08 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
2 |
| Anzahl der Phasen |
1 |
| Länge |
202 mm |
| Querschnitt |
10 mm² |
| Bemessungsdauerstrom Iu |
63 A |
| Max. Bemessungsbetriebsspannung Ue |
500 V |
| Breite in Teilungseinheiten |
12 |
| Isoliert |
Nein |
| Geeignet für Anzahl Geräte |
4 |
| Geeignet für Geräte mit N-Leiter |
Ja |
| Teilungsmaß |
17.8 mm |
| Bemessungskurzzeitstromfestigkeit Icw |
15 kA |
| Geeignet für Geräte mit Hilfsschalter |
Nein |
| Bedingter Bemessungskurzschlussstrom Iq |
15 kA |
| Ausführung des elektrischen Anschlusses |
Gabel |
| Bemessungsstoßspannung |
4.5 kV |
| Farbe |
grau |
