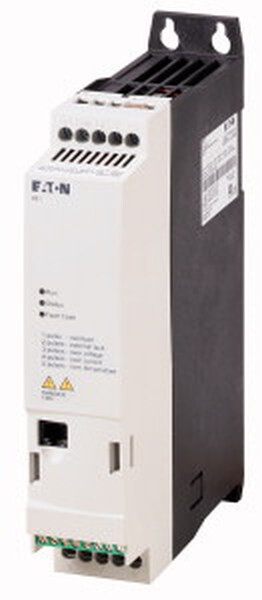

Drehzahlstarter, Typkenner: DE1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 3.6 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 1.5 kW, 150 % Überlast: IM = 3.6 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 2 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 3.4 A, Schutzart: IP20/NEMA 0, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, Ausstattung: Funkentstörfilter, Baugröße: FS1, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
| Artikelgewicht: |
1,14 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Schutzart (IP) |
IP20 |
| Anzahl der Schnittstellen PROFINET |
0 |
| Netzfrequenz |
50/60 Hz |
| Nennausgangsstrom I2N |
3.6 A |
| Max. Ausgangsspannung |
500 V |
| Netzspannung |
380 - 480 V |
| Anzahl der HW-Schnittstellen parallel |
0 |
| Eingangsphasenzahl |
3 |
| Anzahl der HW-Schnittstellen sonstige |
0 |
| Unterstützt Protokoll für Data-Highway |
Nein |
| Anzahl der HW-Schnittstellen seriell RS-422 |
0 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| 4-Quadrantenbetrieb möglich |
Nein |
| Max. Ausgangsfrequenz |
300 Hz |
| Einsatz im Industriebereich zulässig |
Ja |
| Mit optischer Schnittstelle |
Nein |
| Höhe |
230 mm |
| Unterstützt Protokoll für LON |
Nein |
| Breite |
45 mm |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Unterstützt Protokoll für AS-Interface Safety at Work |
Nein |
| Tiefe |
169 mm |
| Bremschopper integriert |
Nein |
| Art des Umrichters |
U-Umrichter |
| Unterstützt Protokoll für TCP/IP |
Nein |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
1.5 kW |
| Unterstützt Protokoll für DeviceNet |
Nein |
| Unterstützt Protokoll für PROFINET IO |
Nein |
| Unterstützt Protokoll für PROFIBUS |
Nein |
| Unterstützt Protokoll für EtherNet/IP |
Ja |
| Unterstützt Protokoll für INTERBUS-Safety |
Nein |
| Unterstützt Protokoll für SUCONET |
Nein |
| Unterstützt Protokoll für CAN |
Nein |
| Unterstützt Protokoll für KNX |
Nein |
| Einsatz im Wohn- und Gewerbebereich zulässig |
Ja |
| Unterstützt Protokoll für INTERBUS |
Nein |
| Anzahl der HW-Schnittstellen seriell RS-232 |
0 |
| Anzahl der HW-Schnittstellen seriell TTY |
0 |
| Unterstützt Protokoll für sonstige Bussysteme |
Ja |
| Unterstützt Protokoll für ASI |
Nein |
| Unterstützt Protokoll für SafetyBUS p |
Nein |
| Unterstützt Protokoll für Modbus |
Ja |
| Mit Bedienelement |
Nein |
| Unterstützt Protokoll für PROFIsafe |
Nein |
| Unterstützt Protokoll für DeviceNet Safety |
Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
0 |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Unterstützt Protokoll für SERCOS |
Nein |
| Ausgangsphasenzahl |
3 |
| Unterstützt Protokoll für PROFINET CBA |
Nein |
| Unterstützt Protokoll für Foundation Fieldbus |
Nein |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
1.5 kW |
| Anzahl der HW-Schnittstellen USB |
0 |
| Mit PC-Anschluss |
Ja |
| Anzahl der analogen Ausgänge |
0 |
| Anzahl der analogen Eingänge |
1 |
| Anzahl der digitalen Ausgänge |
0 |
| Anzahl der digitalen Eingänge |
4 |
| Unterstützt Protokoll für BACnet |
Nein |
| Schutzart (NEMA) |
sonstige |
