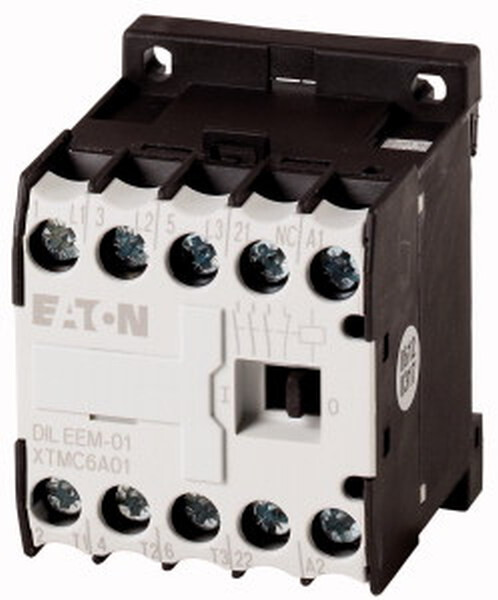

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: .DILE, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Gleichstrombetätigung
| Artikelgewicht: |
0,22 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
3 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
2.2 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
6.6 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
5 A |
| Spannungsart zur Betätigung |
DC |
| Bemessungssteuerspeisespannung AC 50 Hz |
0 - 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz |
0 - 0 V |
| Bemessungssteuerspeisespannung DC |
24 - 24 V |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Reiheneinbau |
Nein |
| Bemessungsbetriebsleistung NEMA |
2.2 kW |
