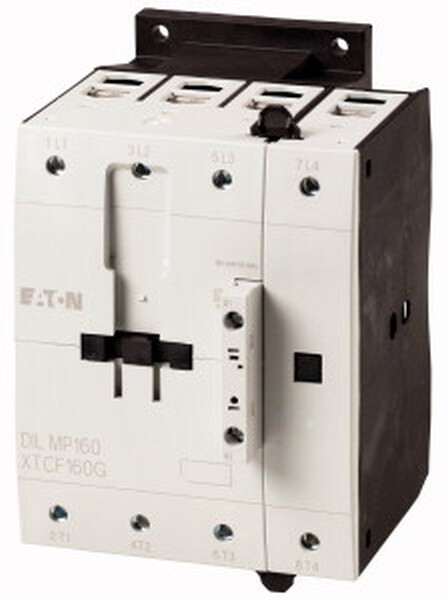

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 95 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 160 A, gekapselt: Ith= 128 A, konventioneller thermischer Strom 1-polig offen: Ith= 415 A, gekapselt: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung
| Artikelgewicht: |
2,83 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
4 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
45 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
33 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
160 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
95 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
65 A |
| Spannungsart zur Betätigung |
AC |
| Bemessungssteuerspeisespannung AC 50 Hz |
190 - 240 V |
| Bemessungssteuerspeisespannung AC 60 Hz |
190 - 240 V |
| Bemessungssteuerspeisespannung DC |
0 - 0 V |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Reiheneinbau |
Nein |
| Bemessungsbetriebsleistung NEMA |
55 kW |
