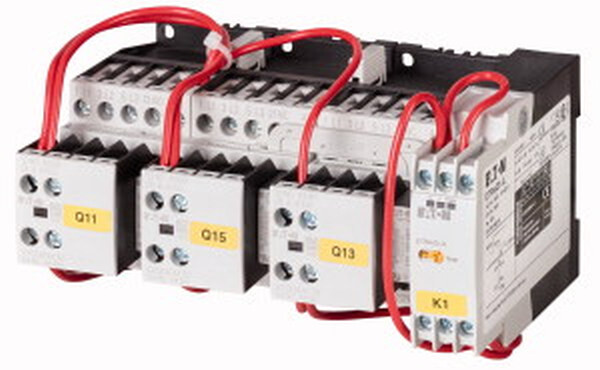

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 500 V: P= 5.5 kW, 660 V 690 V: P= 5.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM7-10, + DILA-XHI20, Dreieckschütz Q15: DILM7-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
| Artikelgewicht: |
1,10 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart zur Betätigung |
AC |
| Funktion |
Stern-Dreieck-Schütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5.5 kW |
| Bemessungssteuerspeisespannung AC 50 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz |
240 - 240 V |
| Bemessungssteuerspeisespannung DC |
0 - 0 V |
| Schutzart (IP) |
IP20 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A |
| Bemessungsbetriebsleistung NEMA |
0 kW |
| Schutzart (NEMA) |
sonstige |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
12 A |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
9 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Tragschienenmontage möglich |
Nein |
