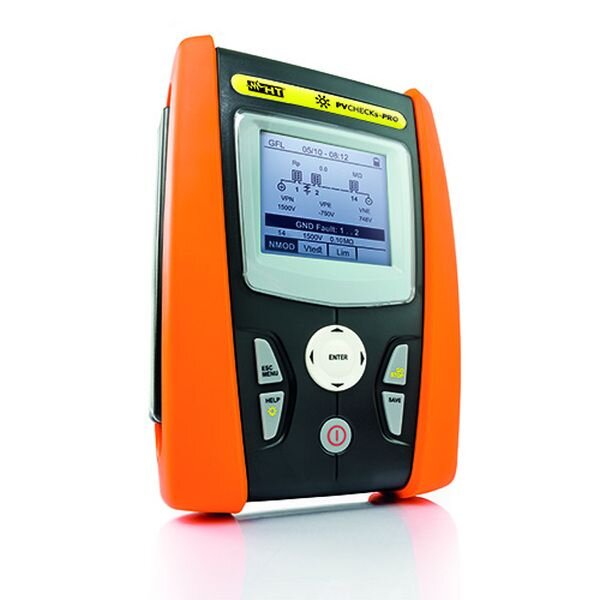

HT PV-Installationstester PV Check S PRO für PV-Anlagen bis 1500V

4.792,58 €

Ausverkauft

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar

Art.-Nr: 380406
EAN: 8052870673619
Kategorie: Messgeräte
Hersteller: HT Instruments GmbH
Hersteller-Nr: 1011400

Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40 A DC eingesetzt werden kann und damit neue Maßstäbe setzt!PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1.PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch.GO-STOP-TASTEMit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt:. Polaritätstest. Durchgängigkeit des Potentialausgleichsleiter. Ermittlung der Isolationswiderstände Riso. Ermittlung der Leerlaufspannung Voc bis 1500 V DC. Ermittlung des Kurzschlussstroms Isc bis 40 A DCGemäß EN 62446-1 vergleicht PV-CHECKs Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten.Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m², 25° C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen.Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK).SONDERFUNKTION GFLLokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location)Neben dem weiten Einsatzbereich (1500 V DC / 40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.

Versandgewicht:	5,76 kg
Artikelgewicht:	5,76 kg

Merkmal	Details
Anzeige	digital
Isolationswiderstandsmessbereich	0.01 - 100 MOhm
Schnittstelle	true
Messwertspeicher	true
Niederohmmessung	true
Analoge Balkenanzeige	false
Stromversorgung	Batterie
Hintergrundbeleuchtung der LC-Anzeige	true
Nennprüfspannung 100 V	false
Nennprüfspannung 250 V	true
Nennprüfspannung 500 V	true
Nennprüfspannung 1000 V	true
Nennprüfspannung 2500 V	false
Nennprüfspannung 5000 V	false
Nennprüfspannung einstellbar	true
Spannungsmessung	true
Überspannungsableiterprüfung	false
Momentanwertspeicher (Data Hold)	false
Fremdspannungserkennung im OFF-Zustand	false
Nennprüfspannung einstellbar mit Rampenfunktion	false
Nennprüfspannung 10 kV	false
Nennprüfspannung 15 kV	false
