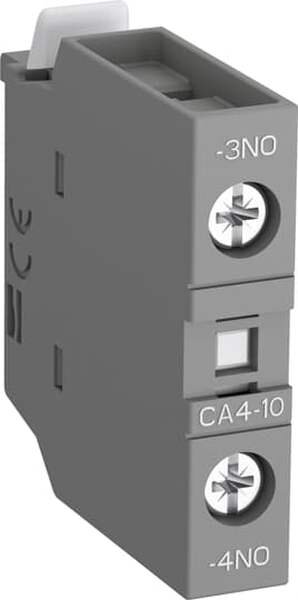

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage:- CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten- CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner- CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage:- CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
| Versandgewicht: |
0,01 kg
|
| Artikelgewicht: |
0,01 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Wechsler |
0 |
| Montageart |
Frontbefestigung |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Ausführung |
aufsteckbar |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
4 A |
| Anzahl der Fehlersignalschalter |
0 |
| Fassung |
ohne |
