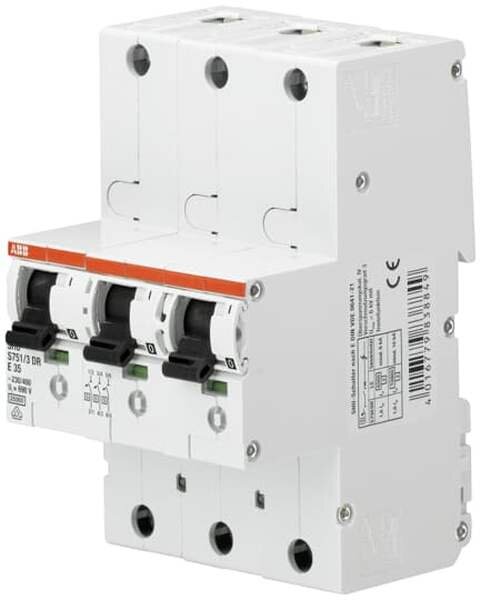

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
| Versandgewicht: |
1,15 kg
|
| Artikelgewicht: |
1,15 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Polzahl |
3 |
| Bemessungsstrom |
63 A |
| Auslösecharakteristik |
sonstige |
| Schutzart (IP) |
IP20 |
| EFDE0025 |
3 |
| Montageart |
DIN-Schiene |
| Bemessungsisolationsspannung Ui |
690 V |
| Verschmutzungsgrad |
3 |
| Bemessungsabschaltvermögen |
25 kA |
| Überspannungskategorie |
4 |
| Mitschaltender Neutralleiter |
Nein |
