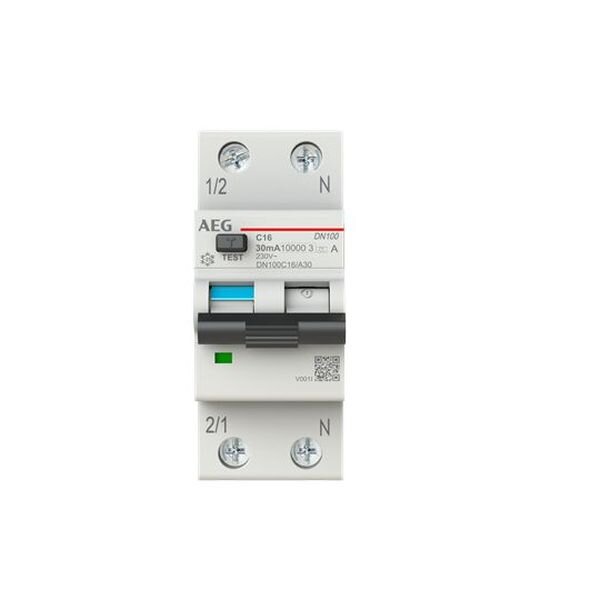

LSFI-Schalter der AEG Installationsgeräte bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. LSFI"s werden häufig für Anwendungen eingesetzt, in denen der Schutz gegen Überstrom (Überlast und Kurzschluss) und gleichzeitig der Schutz bei Fehlerströmen notwendig ist. Der LSFI der AEG Line der DN100er-Reihe kommt als 1P+N Variante in den Charakteristiken B und C sowie 30mA. Nennwerte 6A, 10A, 13A, 16A, 20A, 25A, 32A und 40A.
| Versandgewicht: |
0,23 kg
|
| Artikelgewicht: |
0,23 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| Auslösecharakteristik |
C |
| Bemessungsstrom |
16 A |
| Bemessungsfehlerstrom |
0.03 A |
| Bemessungsspannung |
230 V |
| Frequenz |
50 Hz |
| Polzahl (gesamt) |
2 |
| Breite in Teilungseinheiten |
2 |
| Fehlerstrom-Typ |
A |
| Einbautiefe |
69 mm |
| Bemessungsabschaltvermögen nach IEC 60947-2 |
10 kA |
| Schutzart (IP) |
IP20 |
| Energiebegrenzungsklasse |
3 |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Mitschaltender Neutralleiter |
Ja |
| Anzahl der abgesicherten Pole |
1 |
| Unterputzmontage |
Nein |
| Spannungsart |
AC |
| Fehlauslöseschutz |
Nein |
| Bemessungsisolationsspannung Ui |
500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsabschaltvermögen nach EN 61009 |
10 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 |
7.5 kA |
| Abschaltcharakteristik |
unverzögert |
| Mit Verriegelungsvorrichtung |
Ja |
| Umgebungstemperatur während des Betriebs |
-25 - 55 °C |
| Anschließbarer Leiterquerschnitt eindrähtig |
1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 25 mm² |
