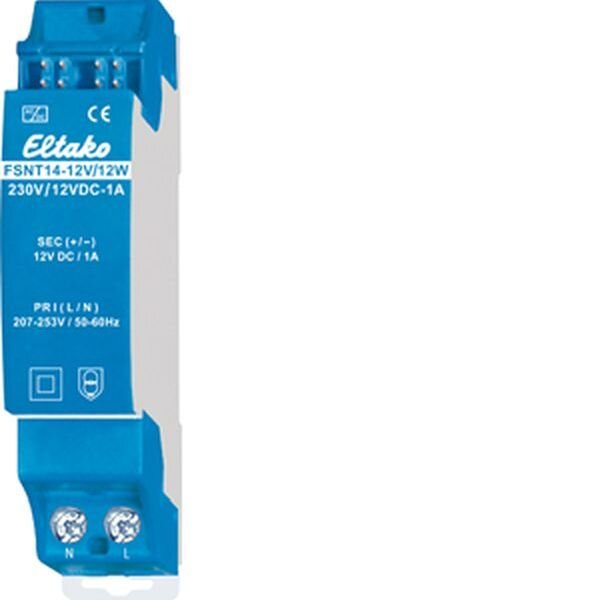

Schaltnetzteil Nennleistung 12W. Stand-by-Verlust nur 0,2 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 8W, sind weitere Schaltnetzteile FSNT14-12V/12W erforderlich. Diese versorgen jeweils eine Gruppe von Aktoren, welche mit einer Trennbrücke auf dem FSNT14 getrennt werden. Im Lieferumfang enthalten sind 1 Trennbrücke TB14 1 TE, 1 Steckbrücke 1,5 TE und ein Distanzstück DS14. Bei einer Belastung größer 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und Dimmern ist 1/2 Teilungseinheit Lüftungsabstand mit dem Distanzstück DS14 erforderlich. Dieses und eine lange Steckbrücke liegen daher bei. Eingangsspannung 230V (-20% bis +10%). Wirkungsgrad 83%.Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion). Dieses Schaltnetzteil kann auch zur Herstellung einer Redundanz verwendet werden. Dazu darf jeweils nur 1 FSNT14 parallel zu den integrierten Stromversorgungen in den FAM14 und FTS14KS angeschlossen und mit einer normalen Steckbrücke verbunden werden. Das FSNT14 sollte dabei zur optimalen Lastaufteilung möglichst neben den letzten Aktor im Bus gesetzt werden.
| Versandgewicht: |
0,08 kg
|
| Artikelgewicht: |
0,08 kg
|
| Inhalt: |
1,00 stück
|
| Eigenschaft |
Wert |
| 1. Ausgangsspannung |
12 - 12 V |
| Spannungsart der Versorgungsspannung |
AC |
| Max. Ausgangsstrom 1 |
1 A |
| Ausgangsspannung einstellbar |
Nein |
| Bemessungsversorgungsspannung AC 50 Hz |
230 - 230 V |
| Kurzschlussfest |
Ja |
| Stabilisiert |
Ja |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Ausgangsspannung geregelt |
Ja |
| Leistungsabgabe |
12 W |
| Geeignet für Reiheneinbau |
Ja |
| Tragschienenmontage möglich |
Ja |
| Wandmontage möglich |
Nein |
| Schutzart (IP) |
IP20 |
| Breite |
18 mm |
| Höhe |
58 mm |
| Tiefe |
58 mm |
| Nennwert Ausgangsspannung 1 |
12 V |
| Breite in Teilungseinheiten |
1 |
| Einbaubreite |
18 mm |
